搖動篩是以曲柄連桿機構作為傳動部件。

電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著一定方向作往復運動。機體運動方向垂直于支桿或懸桿中心線，由于機體的擺動運動，使篩面上的物料以一定的速度向排料端移動，物料同時得到篩分。搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。

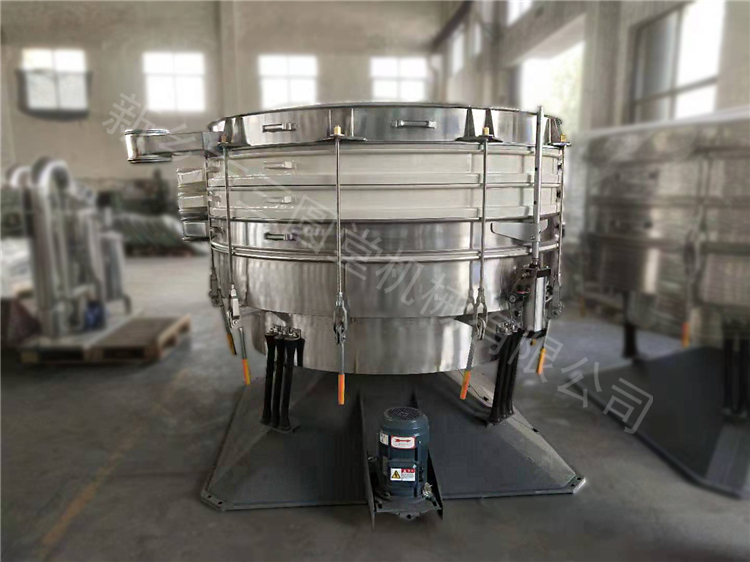

搖擺篩工作原理；

1、基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調.

2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。

3、因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

4、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

5、此次過程在每篩層之間重復進行。

以上是小編總結的搖擺篩相關傳動部件以及工作原理知識，希望可以幫到大家。若有其他問題，可以隨時聯系三圓堂客服。
